Översikt

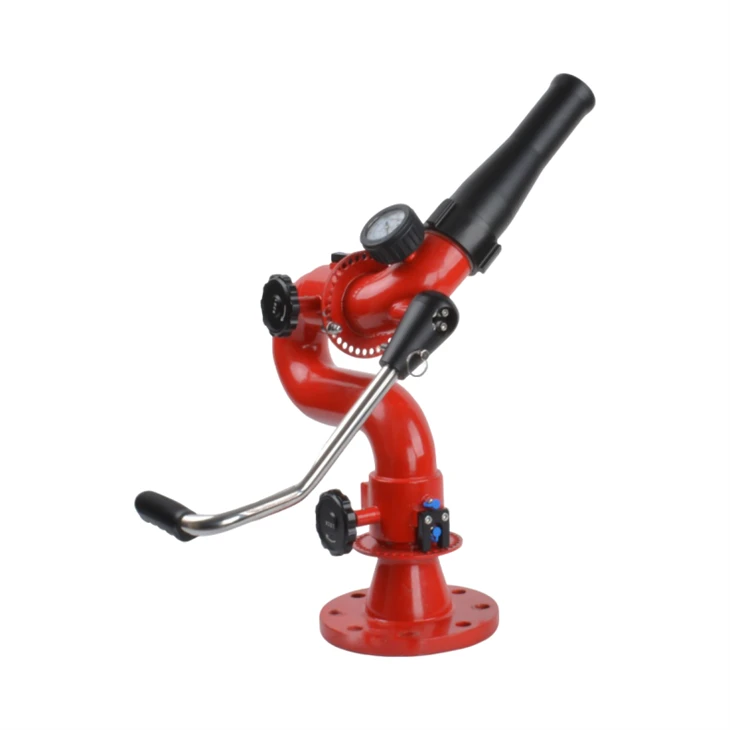

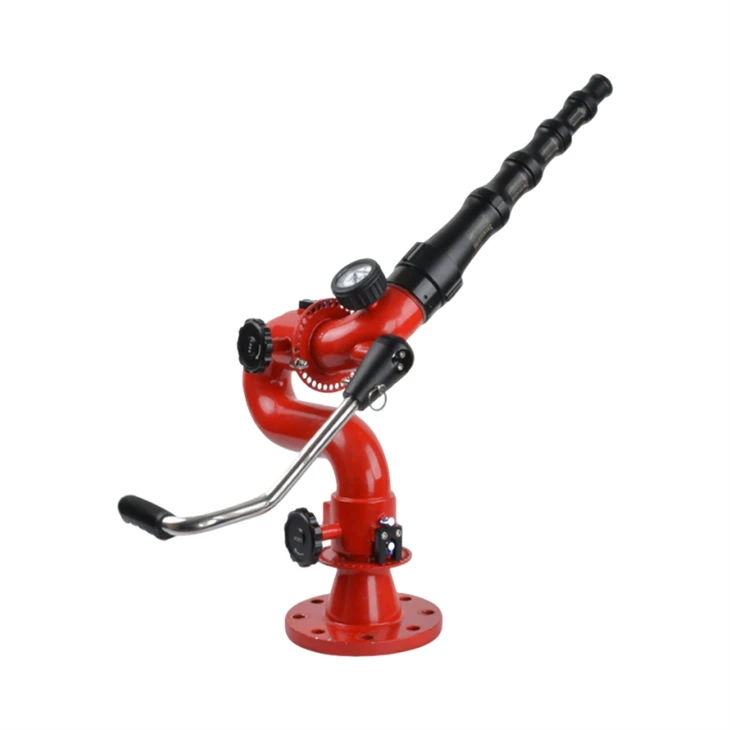

Det är en kraftig-manövrerad riktningsvattenkanon som används för industriell brandsläckning och exponeringskylning. Den riktar vattenströmmar eller dimmönster med hög-volym och högt-tryck över långa avstånd för att kyla ned farliga strukturer och släcka storskaliga industribränder.
Tekniska specifikationer
| Parameter | Specifikation |
|---|---|
| Övervakningskroppsmaterial | Rostfritt stål 304 / 316 |
| Munstycksmaterial | Aluminiumlegering |
| Operationstyp | Manuell rorkultskontroll |
| Strålmönster | Straight Stream / Dimma |
| Arbetstryck | 8 Bar |
| Dimvinkel | 120 grader |
| Inloppsstorlek | 2.5", 3", 4" |
| Fläns Standard | BS4504, ANSI 150, GB, etc. |
Prestandadata
| Modell | Flödeshastighet | Max. Nå | Arbetstryck | Inloppsstorlek |
|---|---|---|---|---|
| TFS1.AF020 | 1200 LPM | 50 m | 8 Bar | 2.5" / 3" / 4" |
| TFS1.AF030 | 1800 LPM | 60 m | 8 Bar | 2.5" / 3" / 4" |
| TFS1.AF040 | 2400 LPM | 65 m | 8 Bar | 2.5" / 3" / 4" |
| TFS2.AF050 | 3000 LPM | 70 m | 8 Bar | 3" / 4" |
| TFS2.AF060 | 3600 LPM | 75 m | 8 Bar | 3" / 4" |
| TFS2.AF070 | 4200 LPM | 80 m | 8 Bar | 3" / 4" |
| TFS2.AF080 | 4800 LPM | 85 m | 8 Bar | 3" / 4" |
Installation & applikationer
Petrokemiska anläggningar:Direkt flänsmontering på förhöjda stålkonstruktioner (20m+) och rörställ för riktat skydd mot vattenrisker med hög-volym.
Bulkvätskebehållare:Externt skalskydd och gränskylningsinstallationer för diesel-, råolja- och kemikalielagringsgårdar.
Marina och offshoreterminaler:Direktinstallation på bryggor, lastbryggor och offshoreplattformar som utsätts för kontinuerliga salt-spraymiljöer.
Tunga industrianläggningar:Golv-monterade eller stigar-monterade konfigurationer för expansiva tillverkningsfack, råvarugårdar och logistiknav.
Ingenjörsstöd
Hydraul- och rekylanalys:Levererar systemspecifika-friktionsförlustkurvor, 3D BIM-modeller och 5 kN rekylbelastningsdata.
Anpassade flänsanpassningar:Fabriks-bearbetar ANSI 150#/300# eller DIN PN16-flänsar för att matcha befintliga rörfall, vilket eliminerar heta-arbetstillstånd vid eftermontering.
Bedömning av explosiv zon:Tillhandahåller icke-gnistgivande mekaniska avståndsgranskningar för ATEX Zone 1 och Class 1, Div 1 integrering av farliga platser.
Inlämning av projektdokumentation:Levererar kompletta inlämningspaket-inklusive EN 10204 3.1 materialtestrapporter, hydrostatiska testcertifikat och IOM-manualer-inom 48 timmar.
Kvalitetstestning
Certifierade kvalitetssystem
Tillverkad enligt ISO 9001 kvalitetsledningsriktlinjer, i enlighet med FM och GB tekniska standarder.
In-Flödestestning hemma
Driftsverifiering på högtrycksbänkar för-vattenflöde för att bekräfta strömavstånd, flödeshastighet och vridningsprestanda.
100 % hydrostatisk testning
Varje bildskärmskropp testas vid 1,5 gånger arbetstrycket (18 Bar / 261 PSI) före montering.
Pneumatisk ledverifiering
Luftläckagetestning vid 0,6 MPa verifierar fogtätningsprestanda och hjälper till att identifiera läckage före transport.
Supply Support
Kommersiella villkor:Vi stöder standard FOB-, CIF- och DDP-fraktvillkor för att förenkla tullklareringen för internationella köpare.
MOQ:Minsta orderkvantitet börjar på 2 enheter för standardmodeller, vilket minskar kostnaderna för provutvärdering för EPC-entreprenörer.
Inlämning av omedelbar teknik:Omedelbar leverans av 2D CAD-ritningar (DWG/PDF) och 3D STEP-filer för att påskynda klientprojektgodkännanden.
Exportförpackning:Enheterna är säkrade i fumigerade plywoodlådor med anpassade inre skuminsatser för att förhindra havsfukt och transportskador.
Buffertlager:Vi har ett rullande lager av 100 färdiga standardenheter, vilket möjliggör leverans inom 7 arbetsdagar.
FAQ
F: Vad är den förväntade livslängden och garantiperioden för denna vattenmonitor?
S: Monitorkroppen har en designad livslängd på 15-20 år vid normal industriell användning, med stöd av en 24-månaders standardgaranti som täcker material- och tillverkningsfel.
F: Vilken specifik aluminiumlegeringskvalitet används för munstycket?
S: Munstycket är bearbetat av 6061-T6 aluminiumlegering, vald för sin korrosionsbeständighet i marina och petrokemiska miljöer samtidigt som den bibehåller strukturell styrka under 18 bars testtryck.
F: Kan du dela ett riktigt installationsfall från ett petrokemiskt projekt eller lagringstankprojekt?
S: Ja, i ett dokumenterat fall levererade vi 24 enheter av denna monitor för ett gränskylsystem för en gård för råoljetank i Zhoushan, Kina, som togs i drift 2023 och fortfarande är i aktiv drift.
F: Vem utför ATEX Zon 1 bedömning av farliga platser för anpassade installationer?
S: Bedömningar utförs av våra-interna mekaniker med ATEX/IECEx-kompetenscertifiering, med granskningsrapporter som sam-undertecknas av ett-utomstående inspektionsorgan på begäran.
F: Hur säkerställer du konsekvent kvalitet över produktionspartier?
S: Varje produktionssats genomgår samma 100 % hydrostatiska och pneumatiska fogtestning som provenheter, med testposter arkiverade och spårbara med serienummer i minst 10 år.
F: Vad är din produktionsledtid om buffertlagret på 100 enheter är otillräckligt för en stor order?
S: För beställningar som överstiger tillgängligt buffertlager är standardproduktionstiden 25-35 dagar beroende på flänsanpassning och orderkvantitet.
